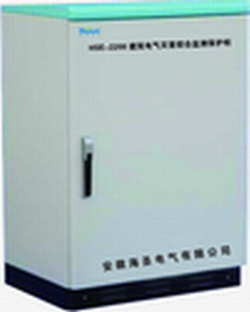

HSE-3000-M

系統主機型電氣火災監控預警管理裝置

適用范圍：建筑物及中小建筑群、中小泵站、中小污水處理廠、機房、基站、中小營業網點、商

場、工廠、實驗室等重要場所

市場推廣優勢：

領先的專利技術，內含3項專利，國內唯一的集無線公網通訊、電氣火災監控預

警、綜合安全預警保護、環境監測、安全防范、設備狀態監測等技術功能于一體

的專業設備；

輕松替代監控后臺，能夠應用由多臺電氣火災裝置、低壓電氣測控保護裝置、低

壓儀表等設備等構成的中小規模智能監控網絡中，輕松替代監控后臺軟硬件；

顯著地性價比優勢，價格僅相當于目前市場上帶有監控后臺同類功能工程系統項

目的1/5~1/2；

無人值守工作模式，通過管理員手機，可實現遙信、遙測、遙控、遙設等遠

程無線公網監控功能，浪跡天涯，也能夠實時掌控現場。

源于先進的工業控制技術，采用工業電氣綜合測控保護技術相同的軟硬件技術平

臺，產品具有優異的穩定性和可靠性。

產品功能特性

●CANBUS/RS485現場總線接口，速率支持5K～1Mbps，對HSE-3000L系列機型組網通訊、監控管理功能

●提供無線公網（GPRS、SMS、CDMA和3G）遠程操控，具有遙信、遙測、遙控、遙設等功能，實現無人值守

●提供1回路（三相）的漏電流和可選的溫度監控

●提供報警或跳閘輸出控制節點，拓展8路可編程開關量輸入接點

●擴展測量供電回路的電壓、電流、功率等電參量

●多按鍵設計、LCD液晶屏顯示，本地聲光報警

●支持消防聯動功能，遠程切斷故障線路

●優良的溫度特性和工作穩定性

●配套提供漏電互感器和可選的溫濕度變送器、煙霧報報警器

●通過國家消防安全認證

●適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統

額定參數

額定電壓： AC 220V、380V

額定電流等級IN：30、63、100、125、200、250、400（A）

剩余電流： 50~1000mA

頻率： 50Hz

工作電源： 交流220V

功率消耗： 正常工作時<20 W，動作時<30 W

開入量電壓：24V（內部提供）

主要技術性能

采樣回路工作范圍（5%誤差）

電壓：0.4 V～240V

電流：0.20A～100.0A

剩余電流： 50～1000mA

頻率： 46Hz～55Hz

時間： 0～99.99s

接點容量

脫扣接點負載：閉合容量220VAC 1A

告警信號接點負載：切換容量220VAC 1A

各類元件定值誤差

電流元件： ≤±5%

電壓元件： ≤±3%

時間元件： ≤（％2 整定值）＋50ms

測量精度

模擬量測量精度： ≤5%

溫度影響：裝置在-10～+50℃溫度下動作值因溫度變化而引起的變差不大于±3%

使用環境

環境溫度：-25～+55℃

相對濕度：不超過95%，機箱表面無凝露

大氣壓力：80～110kPa

工作位置：偏離基準位置不超過5°

使用地點無爆炸危險介質，周圍介質中不含腐蝕金屬或破壞絕緣的氣體及導電介質，無充滿水蒸氣及嚴重霉菌存在，有防御雨、雪、風、沙、塵等設施。
