    2.

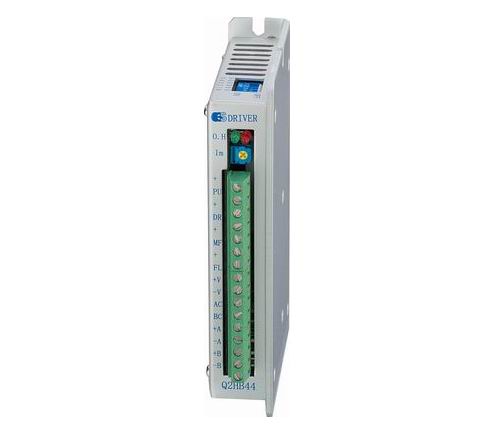

                        Q2HB44MA



                        深圳市白山機




































    Q2HB44MA











                        產品型號:
                        Q2HB44MA




                        產品價格:

                          價優





                        產品品牌:
                        白山機電



















                      在線咨詢




                      會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊























                            聯 系 人： 成政










                              所在區域：
                              廣東.深圳




                              辦公地址：
                              深圳市福田區福虹路世貿廣場B座703D




                              郵　　編：

                                518000





                              電　　話：
                              0755-83681167-206





                              移動電話：
                              13826593065




                              傳　　真：

                                0755-83681143





                              電子郵件：

                                liweia007@126.com





















                              公司主頁：

                                http://www.step-motor.com




























              詳細描述:





               Q2HB44MA(B)為等角度恒力矩細分型驅動器，驅動電壓DC12-40V,適配6或8出線、電流在4A以下、外徑42-86mm的各種型號的二相混合式步進電機。該驅動器內部采用獨特的控制電路，用此電路可以使電機噪音減小，電機運行更平穩，電機的高速性能可提高30％以上，而驅動器的發熱可減少50％。廣泛運用于雕刻機、激光打標機等分辨率較高的小型數控設備上。

    特點


    ● 高性能、低價格


    ● 設有12/8檔等角度恒力矩細分，最高200細分


    ● 采用獨特的控制電路


    ● 最高反應頻率可達200Kpps


    ● 步進脈沖停止超過100ms時，電機線圈自動減半


    ● 雙極恒流斬波方式


    ● 驅動電流從0.5A/相到4A/相連續可調


    ● 單電源輸入，電壓范圍：DC12-40V





    功能設定示意圖













    驅動器接線示意圖













    工作電流設定示意圖













    輸入信號波形時序圖













    ！注意


    1、   千萬不要將電源接反，輸入電壓不要超過DC40V；


    2、   輸入控制信號電平為5V，當高于5V時需要接限流電阻；


    3、   驅動器溫度超過70度時過熱指示燈點亮，驅動器停止工作，直到驅動器溫度降到50度，驅動器自動恢復工作，出現過熱保護請加裝散熱器；


    4、   此型號驅動器由于采用特殊的控制電路，故必須使用6出線或8出線電機。





    Q2HB44MA細分設定表










    細分數



    1



    2



    4



    5



    8



    10



    20



    25



    40



    50



    100



    200



    200



    200



    200



    200





    D0



    ON



    OFF



    ON



    OFF



    ON



    OFF



    ON



    OFF



    ON



    OFF



    ON



    OFF



    ON



    OFF



    ON



    OFF





    D1



    ON



    ON



    OFF
