在電力系統中，同步發電機的并列操作是經常進行的，為了保證安全快速地將同步發電機并入電網，必須使用準同期控制器。

 PTQ2008微機準同期控制器是利用我公司成熟的同期控制技術，去除調壓、調速等功能，保留最核心的同期控制技術簡化而來的。它以PIC單片機為核心，具有可靠性高、性/價比高、操作簡單等特點。



二、主要特點
          1、確保捕捉第一次并網時機、精確、快捷、可靠地實現并網。

 2、自動變參數調頻、調壓，精確預測合閘相角。

 3、具有多種調節方式，以適應不同的工作對象。

 4、具有多種故障檢測功能，使用可靠、方便。

 5、適合單臺發電機或單條線路的合閘并網。

 6、外型尺寸：高×寬×深＝75×150×180 mm



PTQ2008微機準同期控制器雖然是簡化型號，仍然有很高的同期精度及快捷的并網速度，并提供合閘閉鎖功能。主要應用于中小型發電廠的控制設備中。

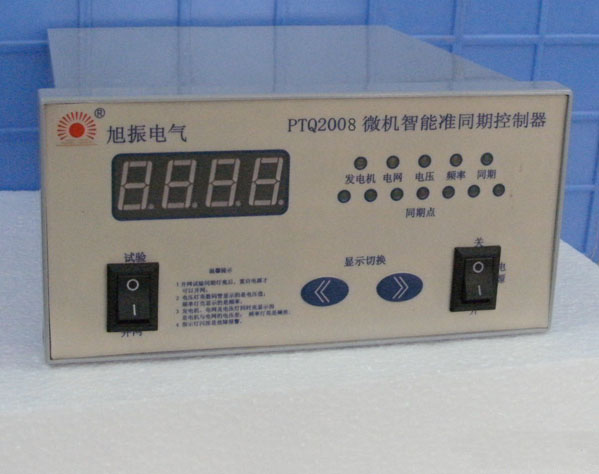

正常工作時，數碼管可以顯示發電機電壓、發電機頻率、電網電壓、電網頻率、發電機與電網電壓差、發電機與電網頻率差。用加、減鍵輪回選擇，同時相應輔助指示燈點亮使意義更明晰。另外有七個相位差指示燈直觀地顯示發電機與電網之間（半個周期）的相位關系。



本裝置還具有多種故障檢測功能：

（1）電網掉線（電網頻率顯示為0，電壓接近0，指示燈閃爍）

（2）發電機掉線（發電機頻率顯示為0，電壓接近0，指示燈閃爍）

（3）電網頻率偏差>4Hz（參看電網頻率顯示，頻率指示燈閃爍）

（4）發電機頻率偏差>5Hz（起車時除外, 參看顯示，頻率指示燈閃爍）

（5）電網電壓異常（過、欠壓,參看電網電壓顯示，電壓指示燈閃爍）

（6）發電機過壓（參看發電機電壓顯示，電壓指示燈閃爍）

這些故障都不允許發同期合閘命令。

1．電源：

      AC：110V～280V/50Hz       DC：100V～250V

2．輸入信號

      發電機電壓：0V～400V+110V

      電網電壓：  0V～400V+110V

3．輸出信號：

      同期合閘開關信號，以繼電器方式輸出。

      接點容量為交流阻性220V/5A；交流阻性380V/2A；

      直流110V/0.8A,直流220V/0.2A。

4．工作環境:

      環境溫度： -15℃～＋45℃

      海拔：        2500米以下地區
