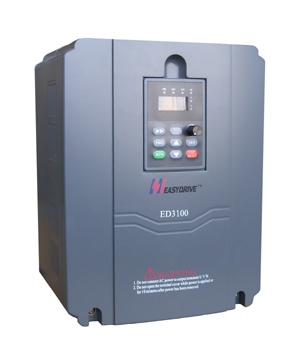

易驅ED3100-M系列開環矢量型變頻器
產品簡介：
易驅ED3100-M系列是一款高性能的變頻器，控制方式有V/F和無速度傳感矢量控制（SVC)兩種。與V/F控制相比，SVC矢量控制有更大的優越性，定位于中高端市場的OEM客戶及特定要求的風機泵類負載的應用，在無速度傳感器矢量控制模式下，對速度控制精度、低頻轉矩響應、穩速精度及動態特性等方面優良性能體現，廣泛適用于機床、拉絲機、起重機械、紡織機械、印刷機械等領域。
功率范圍：0.75KW-630KW/380V,0.75KW-2.2KW/220V
產品特點：
1：先進的矢量控制算法、能完成電機的完全解耦控制，可實現SVC矢量控制和V/F控制兩種方法；
2：達到150%的低頻力矩輸出，提供1：100的速度控制范圍，無PG矢量控制速度控制精度達到0.1%；
3：0.75KW-18.5KW各規格標準內置制動單元，若需快速停車，可直接連接制動電阻；160KW以上的各規格標準配置電抗器，能提高輸出側功率因素，提高整機效率有穩定性，有效消除輸入側的高次諧波對變頻器的影響，減少對外圍的干擾。
4：內置自動轉矩補償功能；內置滑差補償功能高效運行；內置PID調節器；內置RS-485通訊接口，完全支持MODBUS通訊協議。
5：轉速追蹤再起動功能，實現對旋轉中的電機的無沖擊平滑起動；
6：多種參數在線監視功能及在線調整功能；
7：豐富靈活的輸入輸出接口和控制方式，能和各種外圍設備；包括PLC、工控機、或儀表，聯動操作；
8：提供可選 的LED、LCD操作面板，實現方便快捷的操作；
9:提供脈沖輸入輸出功能,方便組成數字化的閉環控制，
10：具有自動節能運行功能，與V/F控制相比，同頻率運行下電流低于V/F控制，同時能自動電壓調整；當電網電壓變化時，能自動保持輸出電壓恒定；
11：完全獨立風道設計,提高抗粉塵環境；
12：所有板件采用三防漆處理工藝；
13：完善的保護功能。.
應用行業：
塑料機、陶瓷機械、電工機械、紡織機械、輕工機械、制藥機械、包裝印刷機械、造紙生產線、化纖生產線、扶手電梯、電線電纜械、加工機械、機床磨床紡織和印染設備、制袋機、冷扎機、低頻輥道、離心機，直接替代交流力矩電機，用于普通恒張力開卷或收卷控制。
易驅ED3100-M系列變頻器型號
|
序號 |
型號 |
適配功率 |
電流 |
|
1 |
ED3100-2S007M 單相220V |
0.75KW |
5A |
|
2 |
ED3100-2S0015M 單相220V |
1.5KW |
7.5A |
|
3 |
ED3100-2S0022M 單相220V |
2.2KW |
10A |
|
4 |
ED3100-2S0022M 三相220V |
2.2KW |
10A |
|
5 |
ED3100-2T0040M 三相220V |
4KW |
15A |
|
6 |
ED3100-2T0007M 三相380V |
0.75KW |
2.3A |
|
7 |
ED3100-4T0015M 三相380V |
1.5KW |
3.7A |
|
8 |
ED3100-4T0022M 三相380V |
2.2KW |
5.5A |
|
9 |
ED3100-4T0040M 三相380V |
4KW |
8.5A |
|
10 |
ED3100-4T0055M 三相380V |
5.5KW |
13A |
|
11 |
ED3100-4T0075M 三相380V |
7.5KW |
17A |
|
12 |
ED3100-4T0110M 三相380V |
11KW |
25A |
|
13 |
ED3100-4T0150M 三相380V |
15KW |
33A |
|
14 |
ED3100-4T0185M 三相380V |
18.5KW |
39A |
|
15 |
ED3100-4T0220M 三相380V |
22KW |
45A |
|
16 |
ED3100-4T0300M 三相380V |
30KW |
60A |
|
17 |
ED3100-4T0370M 三相380V |
37KW |
75A |
|
18 |
ED3100-4T0450M 三相380V |
45KW |
91A |
|
19 |
ED3100-4T0550M 三相380V |
55KW |
112A |
|
20 |
ED3100-4T0750M 三相380V |
75KW |
150A |
|
21 |
ED3100-4T0930M 三相380V |
93KW |
176A |
|
22 |
ED3100-4T1100M 三相380V |
110KW |
210A |
|
23 |
ED3100-4T1320M 三相380V |
132KW |
260A |
|
24 |
ED3100-4T1600M 三相380V |
160KW |
310A |
|
25 |
ED3100-4T1850M 三相380V |
185KW |
340A |
|
26 |
ED3100-4T2000M 三相380V |
200KW |
385A |
|
27 |
ED3100-4T2200M 三相380V |
220KW |
430A |
|
28 |
ED3100-4T2450M 三相380V |
245KW |
475A |
|
29 |
ED3100-4T2800M 三相380V |
280KW |
535A |
|
30 |
ED3100-4T3150M 三相380V |
315KW |
600A |
|
31 |
ED3100-4T3500M 三相380V |
350KW |
645A |
|
32 |
ED3100-4T4000M 三相380V |
400KW |
750A | |
