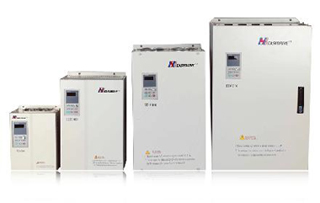

易驅ED3000-FP系列風機水泵型變頻器
產品簡介Product lnftoduction
一般風機、泵類系統設計時選用的電機額定值會有一定的裕量，而實際運行或根據工藝要求需要調節流量或風量時，常采用風門擋板或閥門來調節。這咱方法雖然簡單，但浪費大量能源，而變頻器用在風機、泵類調速控制系統中，主要應用于鼓風機、引風機、供水供暖系統等場所。其主要目的是在于節約能源。采用變頻調速方法節能的原理，是基于流體負載的流量、壓力、轉速、轉矩、功率之間的關系。
從流體力學得知：P∝HQ,Q∝n,H∝n2,P1/P2∝(n1/n2)3對于水泵而言，其中P為水泵的輸出功率，H為水泵的揚程，Q為水泵流量，n為水泵轉速。當需求量下降時，調節轉速可以節約大量能源。例如當流量需求為80%時，即可節約48.8%的能源。如采用傳統的閥門方式調節流量，雖然也可以稍降能源消耗，但節能的效果與變頻器相比，則有天壤之別。
功率范圍；5.5KW-630KW
產品特點Product Characteristic
1、過載能力：額定電流*120%/1分鐘，額定電流*150%/1秒鐘
2、風機水泵平滑無沖擊啟動；
3、簡易PLC功能，加旁路能實現固定工變頻切換；
4、轉速追蹤再啟動功能，實現對旋轉中的電機無沖擊平滑啟動；
5、自動節能作，檢測負載特性高速最佳輸出狀態，能有效提高節能效果；
6、豐富的內置PID功能，可實現開環、閉環回路控制；
7、豐富的控制及運行保護功能；
應用行業 Application Profession
工業及發用鍋爐的送風機、引風機高速控制風量，城市供暖換熱站循環水泵調速控制溫度，中央空調冷泵、冷卻水泵調速控制溫度、煤礦井下排風機、水泥陶瓷爐窯風機調速和除塵設備節能、自來水廠加壓泵管道壓力控制，污水處理廠氧化池風機調速供氧量控制，染整設備循環水控制、地鐵、大型車間和場館排氣送風控制、恒壓供水供暖、空壓機節能改造等等。
易驅ED3000-FP系列風機水泵型型號：
|
序號 |
型號 |
適配功率 |
備注 |
|
10 |
ED3000-4T0055FP 三相380V |
5.5KW |
13A |
|
11 |
ED3000-4T0075FP 三相380V |
7.5KW |
17A |
|
12 |
ED3000-4T0110FP 三相380V |
11KW |
25A |
|
13 |
ED3000-4T0150FP 三相380V |
15KW |
33A |
|
14 |
ED3000-4T0185FP 三相380V |
18.5KW |
39A |
|
15 |
ED3000-4T0220FP 三相380V |
22KW |
45A |
|
16 |
ED3000-4T0300FP 三相380V |
30KW |
60A |
|
17 |
ED3000-4T0370FP 三相380V |
37KW |
75A |
|
18 |
ED3000-4T0450FP 三相380V |
45KW |
91A |
|
19 |
ED3000-4T0550FP 三相380V |
55KW |
112A |
|
20 |
ED3000-4T0750FP 三相380V |
75KW |
150A |
|
21 |
ED3000-4T0930FP 三相380V |
93KW |
176A |
|
22 |
ED3000-4T1100FP 三相380V |
110KW |
210A |
|
23 |
ED3000-4T1320FP 三相380V |
132KW |
260A |
|
24 |
ED3000-4T1600FP 三相380V |
160KW |
310A |
|
25 |
ED3000-4T1850FP 三相380V |
185KW |
340A |
|
26 |
ED3000-4T2000FP 三相380V |
200KW |
385A |
|
27 |
ED3000-4T2200FP 三相380V |
220KW |
430A |
|
28 |
ED3000-4T2450FP 三相380V |
245KW |
475A |
|
29 |
ED3000-4T2800FP 三相380V |
280KW |
535A |
|
30 |
ED3000-4T3150FP 三相380V |
315KW |
600A |
|
31 |
ED3000-4T3500FP 三相380V |
350KW |
645A |
|
32 |
ED3000-4T4000FP 三相380V |
400KW |
750A |
|
33 |
ED3000-4T5000FP 三相380V |
500KW |
920A |
|
34 |
ED3000-4T6300FP 三相380V |
630KW |
1150A | |
