液壓萬能試驗機|液壓萬能材料試驗機|數顯式液壓萬能試驗機|ＷＥ液壓萬能試驗機
產品名稱：液壓萬能試驗機 型號：WE-300B/600B/1000B 品牌：思達試驗機 數量：1000 包裝：木箱 公司名稱：濟南思達測試技術有限公司 價格：電議
一、ＷＥ液壓萬能試驗機功能用途：
ＷＥ系列液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，增加簡單的附件和裝置，還能對木材、水泥、混凝土、橡膠等其制品進行試驗。
二、ＷＥ液壓試驗機的工作條件
在室溫10℃-35℃范圍內，相對濕度不大于80%；
1． 在穩固的基礎或工作臺上，正確安裝；
2． 在無震動的環境中；
3． 周圍無腐蝕性介質；
4． 電源電壓的波動范圍不應超過額定電壓的±10%；
試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的2%；
三、液壓萬能試驗機相關附具
1、鉗口夾板
2、拉伸鉗口
3、彎曲鉗口
4、冷彎壓頭
三、維護與保養
1. 工作前，檢查工作臺下的減速機，是否有潤滑油。
1. 絲杠上下兩端軸承內的潤滑脂一般3-5年更換一次。
2. 試驗機的絲杠、絲母，每半年加一次潤滑脂。
3. 保持試驗機的清潔。
四、常見故障及處理方法
1. 如在測試過程中顯示不正常或中橫梁不移動，則檢查限位是否鎖住，若限位開關鎖住，松開后重新試驗。
2. 若試驗力及位移在試驗過程中不變化，檢查連線及插座是否良好。
3. 試驗過程中如發現異常聲音，立即停機檢查傳動系統。
五、ＷＥ液壓萬能試驗機技術參數
|
型號 |
WE-300B |
WE-600B |
WE-1000B |
|
最大試驗力（KN） |
300 |
600 |
1000 |
|
量程 |
全程不分檔，等效3檔，分辨率0.01KN |
|
測試范圍 |
4%-100%F.S |
|
試驗力示值準確度 |
優于±1% |
|
拉伸空間 |
550mm |
550mm |
700mm |
|
壓縮空間 |
380mm |
|
園試樣夾持直徑（mm) |
φ6-φ26 |
φ6-φ40 |
φ6-φ40 |
|
扁試樣夾持厚度（mm) |
0-15 |
0-30 |
0-30 |
|
扁試樣最大夾持寬度 |
70mm |
|
上下壓板尺寸 |
φ160 |
|
彎曲支點間最大距離 |
450mm |
|
拉伸空間兩支柱距離 |
450mm |
|
油泵電動機功率 |
1.1KW |
1.3KW |
1.5KW |
|
橫梁上下移動電機功率 |
0.75KW |
|
主機外形尺寸 |
720×580×1950 |
720×580×2150 |
820×650×2350 |
|
凈重 |
1700Kg |
2200Kg |
2600Kg |
六、機構介紹

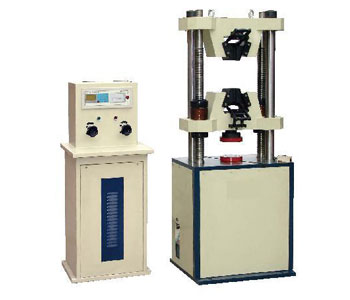

該試驗機由主機、液壓傳動系統、計算機控制系統及附具組成，具體見外觀圖。
1.主機部分
主機采用雙臂式結構，雙空間試驗。電機及減速機位于主機下部，可完成拉伸、壓縮試驗，其中上空間為拉伸空間，下空間為壓縮空間。電機通過皮帶輪減速系統帶動精密絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機調速系統控制完成。
2．液壓傳動系統
油源由油箱、油泵電機組、高精濾油器、閥塊、疊加式溢流閥、電磁換向閥等組成。
油源液壓原理
油泵電機組輸出的液壓油通過高精濾油器，進入送油閥閥塊內，經溢流閥、電磁換向閥，實現對試樣的液壓夾緊，通過控制電磁換向閥換向可使油液分別進入上下橫梁中夾緊油缸的夾緊腔或松開腔，以實現試樣的夾緊和松開。疊加式溢流閥可調整夾緊的系統壓力。
3.電氣部分
電氣部分由調速系統及顯示測量系統組成，本機采用直流伺服電機及調速系統，通過調速系統控制直流電機的正、反轉和速度的精度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成。控制器直接插在計算機插槽內。所有的控制參數及測量結果均可以在屏幕上實時顯示。
| //
|
