2. 技術參數
2.1 模入部分（以下簡稱AD）
= AD通道數：單端32路、雙端16路；
= AD信號范圍： -5V～+5V；0V～+10V；－10V～＋10V（定制）；
= 輸入阻抗：≥ 10MΩ
= AD轉換分辨率：12位
= AD轉換速度：1MHZ
= AD數據先進先出緩沖存儲器（FIFO）存儲深度：4K字
= AD觸發方式：軟件觸發；定時觸發；外部時鐘觸發；預置電平觸發；提前觸發；滯后觸發；
= AD通訊方式：AD轉換結束中斷、FIFO半滿中斷、程序查詢；
= AD轉換非線性誤差：±1LSB
2.2 模出部分（以下簡稱DA）
= DA通道數：4路
= DA范圍：0～5V； 0～10V；-5V～+5V；－10V～＋10V；
= DA轉換分辨率：12位
= DA轉換建立時間： ≤ 10μS
= 4路DA加電輸出狀態：加電同時自動輸出下限電平
2.3 數字量輸入輸出部分（以下簡稱DI/DO）
DI：8路； DO：8路； 輸入輸出電平：TTL／CMOS電平兼容；
2.4 定時/計數器部分（以下簡稱T／C）
= 內部基準時鐘：2MHz，占空比50％
= 定時/計數通道：4個32位定時/計數通道
= 基準時鐘：2MHz，占空比50％
= 內部門控方式：每個計數通道配有專用32位門控計數器；
= 內部門控精度：1uS；
= 外部門控方式：外部輸入TTL電平經抗干擾電路濾波后輸入；
= 定時/計數控制方式： 近似8254的方式0、方式2、方式3；
2.5 電源功耗
= +5V ≤ 700mA
2.6 使用環境要求
工作溫度：0℃～70℃
相對濕度：40％～80％
存貯溫度：-55℃～+85℃
2.7 外型尺寸：( 不含檔板 )
外型尺寸(不含檔板)：長×高＝160mm×105mm ( 6.2英寸×4.2英寸)
2.8 外接端子板：
通過XS1、XS2外接SF-680端子板可實現信號連接、RC濾波輸入、比例衰減輸入；
通過XS1外接SF-690端子板可實現模擬輸入信號經0-1000倍放大輸入；
通過XS2外接SF-650端子板可實現數字輸出信號經電磁繼電器驅動輸出；
通過XS2外接SF-660端子板可實現數字輸出信號經固態繼電器驅動輸出；
3. 工作原理

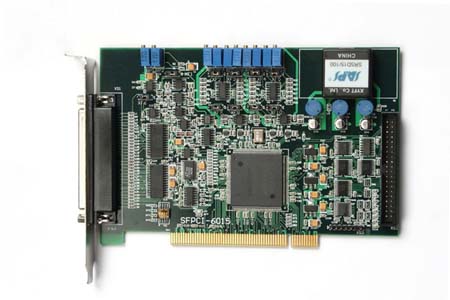

SFPCI-6015多功能模入模出接口卡主要由模數轉換電路、數模轉換電路、FPGA、數字量輸入輸出電路，定時/計數接口電路構成。 |
