AKH-0.66K開口式電流互感器主要應用于配電系統改造項目，安裝方便，無須拆一次母線，亦可帶電操作，不影響客戶正常用電，為用戶改造項目節省人力、物力、財力，提高效率。該系列電流互感器可與繼電器保護、測量以及計量裝置配套使用。

下面以江蘇安科瑞AKH-0.66K開口式電流互感器為例，介紹開口式電流互感器的功能和技術參數。

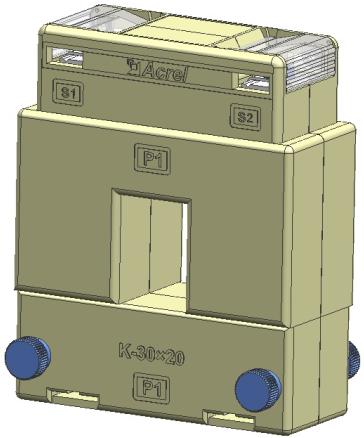

AKH-0.66K開口式電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。

符合標準

l 產品符合國標GB1208-2006。

技術指標

l 開口式CT一次電流100-6300A，二次電流5A，1A

l 額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）

l 額定頻率50-60Hz

l 環境溫度-30℃~70℃，最高耐溫120℃

l 海拔高度≤3000m

l 工頻耐壓3000V/1min 50Hz

l 用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

選型說明

l 根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。

l 工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；

l 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；

l 產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；

l 測量?jī)x表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；

l 注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

規格尺寸

尺寸 規格	外形尺寸			穿孔尺寸		安裝尺寸
	W	H	D	a	e	M	N
AKH-0.66K-30×20	90	114	40	22	32	50	49.5
AKH-0.66K-80×50	114	159	36	52	82	78	49.5
AKH-0.66K-80×80	144	159	36	82	82	108	49.5
AKH-0.66K-120×80	144	199	36	82	122	108	49.5
AKH-0.66K-160×80	184	254	52	82	162	120	49.5
