產品概述

　PGD9智能交直流一體化電源系統(以下簡稱一體化電源)充分利用現代電子、計算機、網絡、控制及現場總線的最新前沿技術，將站用交流電源、直流操作電源、電力專用UPS、逆變電源（INV）、通信電源（DC/DC）統一設計，通過一體化監控裝置將站用電源各子系統通信網絡化，實現站用電源信息共享，建立數字化電源軟件平臺；通過將站用電源所有開關智能模塊化，集中功能分散化，建立數字化電源硬件平臺；一體化監控裝置通過以太網接口、IEC61850（DL/T 860）規約與上位機系統通信，使站用電源系統成為開放式系統。智能變電站站用電源系統對各子電源系統實行統一管理，優化了作業流程及人力資源調配，減少了設備重復配置，降低了設備投資及運行維護成本。對各電源子系統實施智能控制，高效管理，工作效率大大提高。同時由于減少了蓄電池使用量，降低了對環境的污染，使得其更加符合新型智能化變電站建設的需求。 PGD9智能交直流一體化電源系統主要應用于發電廠、變電站、電氣化鐵路、地鐵、石化、冶金、大型工礦企業及各類民用建筑等領域，作為所有電力自動化系統、通訊系統、高壓斷路器、事故照明、繼電保護、自動裝置、信號裝置等使用的交流、直流不間斷電源，為變電站電力設備提供穩定、高質量的電源，是變電站安全可靠運行的保障。是無人值守變電站、智能化變電站進行網絡化管理并實現系統全參數在線檢測功能的最佳解決方案，是發電設備和輸變電設備的“心臟”，是推動國家堅強智能電網建設的基礎設備。

使用條件要求

　1、海拔高度：≤2000M；

　2、環境溫度不高于-5℃~40℃，蓄電池在環境溫度-10℃~45℃條件下應能正常使用（推薦使用的溫度為5℃~30℃）；

　3、最大相對濕度：≤95%（日平均）；≤90%（月平均）；

　4、抗震能力：水平加速度0.3G，垂直加速度0.15G；

　5、安裝使用地點無強烈振動和沖擊，無強電磁干擾，外磁場感應強度：≤0.5mT；

　6、安裝垂直傾斜度：≤5%。

　7、使用地點不得有爆炸危險介質，周圍介質不含有腐蝕金屬和破壞絕緣的有害氣體及導電介質，不允許有霉菌存在。

注：超過上述范圍請訂貨前說明另行設計

型號說明

產品特點

　1、一體化設計技術：通過對新設備（一體化電源監控裝置、智能化交直流負荷開關等）的開發應用，構筑電源智能一體化化硬件平臺；通過對新技術（基于IEC61850的數字化網絡技術）的應用，實現信息共享和互操，建立電源智能一體化軟件平臺，使站用交直流電源成為一體化、開放式智能系統。

　2、智能化控制技術：采用基于現場總線技術的一體化電源監控，對交流電源、直流操作電源、電力專用UPS電源、逆變電源和通信電源實施全方位的監控管理，全數字化控制，智能化程度高、可靠性好。采用支持現場總線技術的智能器件（如電池監測裝置、絕緣檢測裝置等）。實現數據傳送的全數字化，提高了數據的準確性和產品的可靠性。

　3、網絡化遠程控制：充分利用網絡技術實現對一體化電源系統的分散數據采集和集中管理，通過一體化監控裝置提供的以太網通訊接口，以IEC61850（DL/T 860）等規約與綜自系統進行信息交互，遠程實現站用電源系統 “四遙”功能和智能化管理，提高電源系統的可靠性、安全性。

　4、人性化顯示界面：一體化監控裝置采用真彩觸摸式液晶顯示屏作為人機界面操作顯示，全中文菜單，容錯按鍵操作，界面清晰直觀，操作簡單可靠。并采用多級操作權限管理方式，有效防止誤操作，確保系統安全可靠運行。

　5、標準化硬件結構：采用GGD骨架，拼裝式組合結構，模數孔安裝，零部件通用性強，適用性好，具有結構緊湊、強度好、性能高、隔離可靠的特點。智能化硬件采用集成化、標準化、模塊化的硬件結構，結構新穎，美觀大方，安裝方便，檢修維護安全，具有高可靠的質量保證。

應用方案

PGD9智能交直流一體化電源系統是將站用交流電源、直流操作電源、電力專用UPS電源與電力專用逆變電源（INV）、通信用直流變換電源（DC/DC）等設備按一體化設計，共享直流電源的蓄電池組、共享直流動力母線、實現統一監控和管理的電源系統，該系統以直流操作電源為核心，是直流操作電源與電力專用UPS、INV 和通信DC/DC其中任一種及一種以上電源所構成的組合體。典型的智能交直流一體化電源系統方案如圖1所示。

系統參數

輸入?yún)?shù)
交流額定輸入電壓	三相：380V± 15 %；單相：220V± 15 %
交流額定輸入頻率	45～55 HZ

輸出參數
直流額定輸出電壓	50V、115V、230V
直流標稱輸出電壓	48V、110V、220V
交流額定輸出電壓	三相：380V；單相：220V
交流額定輸出頻率	50HZ
直流額定輸出電流	5、10、15、20、30、40、50、60、80、100、160、200A
電池額定容量	30Ah～3000Ah
交流額定輸出容量	單相：1、2、3、5、7.5、10、15、20、25、30KVA
交流額定輸出容量	三相：7.5、10、15、20、30、40、50、75、100、125KVA

外型結構

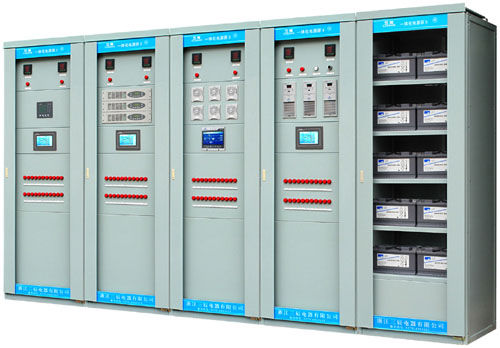

本電源系統機柜采用GGD基礎骨架，框架輕巧、組合方便，配以鈑金前后門，側面扣防火板或側板。前門為單開門、后門為雙開門、正面設置玻璃門，屏體表面采用噴塑工藝，具有剛性好、美觀、安全的特點。柜體防護等級IP30。

柜體外形尺寸：高×寬×深	安裝尺寸：寬度方向×深度方向
2260×800×600mm	650×550
2360×800×550mm	650×500
注：深度均不包括玻璃門25mm。
