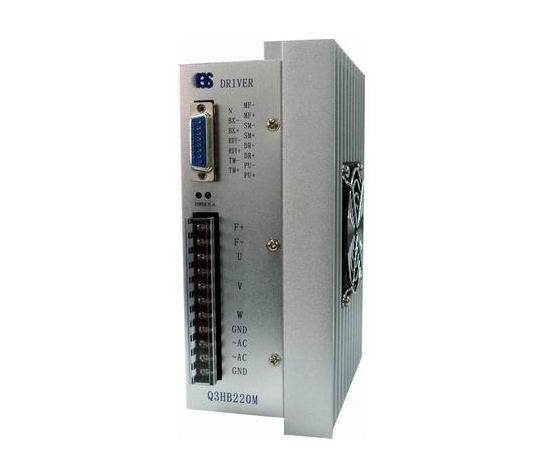

Q3HB220M/步進電機驅動器/步進電機

深圳市白山機電

^{<blockquote id="yuebs"></blockquote>}

產品型號:	Q3HB220M
產品價格:	價優
產品品牌:	白山機電

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯系人：成政

所在區域：	廣東.深圳
辦公地址：	深圳市福田區賽格廣場2623
郵　　編：	518000
電　　話：	0755-83681167
移動電話：	13826593065
傳　　真：	0755-83681143
電子郵件：	like750@126.com

公司主頁：	http://www.bs-motor.cn

詳細描述:

Q3HB220M為等角度恒力矩細分型驅動器，驅動電壓為AC110V-220V，適配電流在7.0A以下、外徑86-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度最高可達60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

特點

● 高性能、低價格

● 設有16檔等角度恒力矩細分，最高分辨率60000步/轉

● 最高反應頻率可達200Kpps

● 步進脈沖停止超過100ms時，線圈電流自動減到設定值

● 雙極恒流斬波方式

● 光電隔離信號輸入/輸出

● 驅動電流0.6A/相到7.0A/相分16檔可調

● 單電源輸入，電壓范圍：AC110V-220V

● 相位記憶功能（注：輸入停止超過5秒后，驅動器自動記憶當時電機相位，重新上電或MF信號變為無效時，驅動器自動恢復電機相位）

功能設定示意圖

驅動器接線示意圖

電流設定

1、STOP/Im為保持狀態輸出電流設置電位器，可設置為正常輸出電流的20％-80％（順時針增大，逆時針減�。�

2、RUN/Im為正常工作輸出電流設置開關（詳見下表）

R-1

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

Im (A)

0.6

1.1

1.5

2.0

2.5

2.9

3.2

3.6

4.0

4.5

5.0

5.5

5.8

6.3

6.6

7.0

細分設定

Q3HB220M驅動器設有兩組細分，每組16檔，由16位撥碼開關SK1/SK2分別設定。（以SK1細分設定為例），附表如：

SK1

F

E

D

C

B

A

9

8

脈沖數/轉

400

500

600

800

1000

1200

2000

3000

SK1

7

6

5

4

3

2

1

0

脈沖數/轉

4000

5000

6000

10000

12000

20000

30000

60000

SK2為第二組，與第一組的細分設定相同。

SM細分設定選擇信號為低電平時選定由SK1組所選定的細分，高電平時選定由SK2設定的細分，用戶可把這兩組細分設置成不同的細分數。在高速時用低細分的一組，低速時用高細分的一組。

輸入信號波形時序圖
