技 術 規 格 書

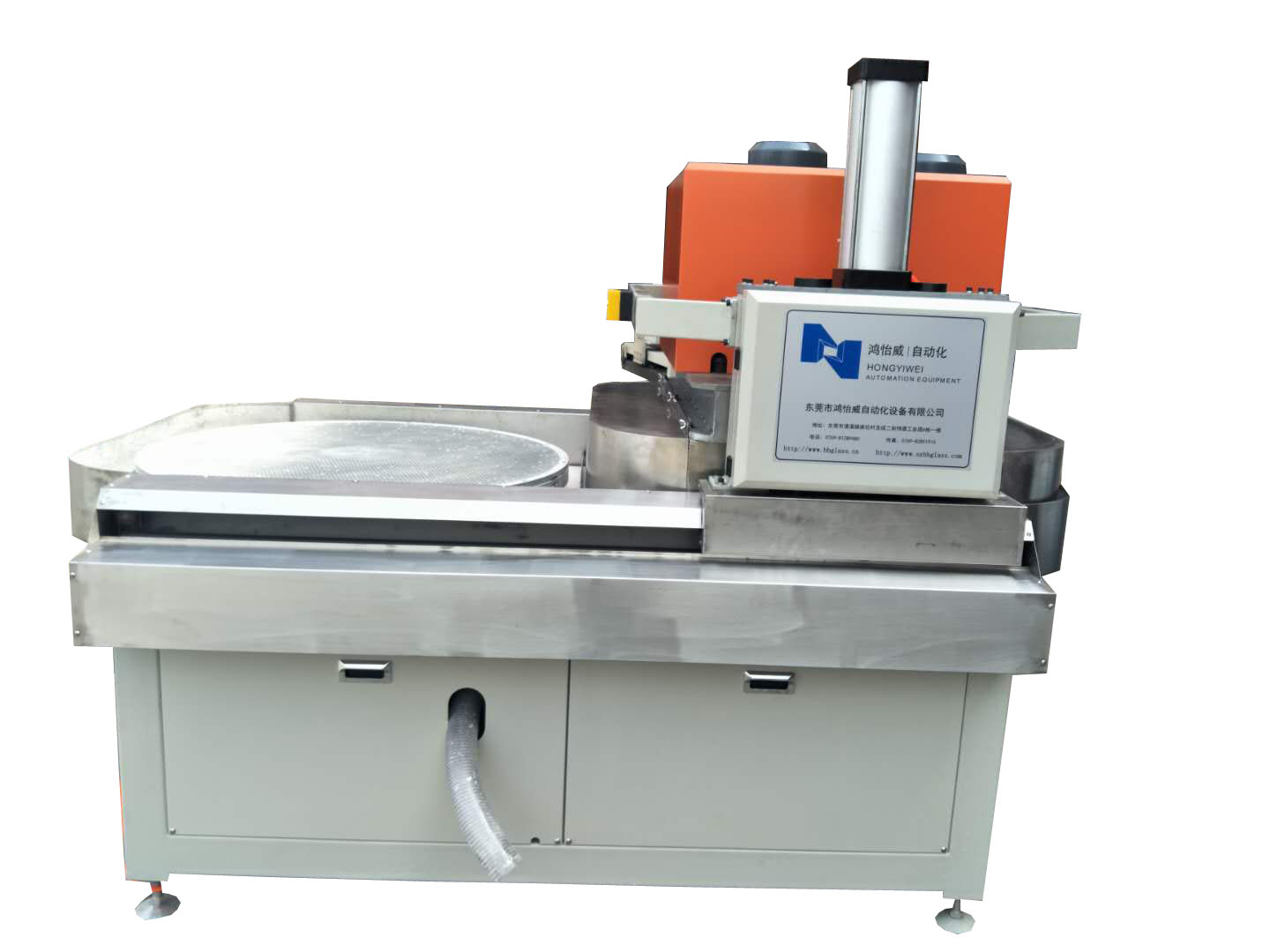

名      稱：   HYW-1200A掃光機規格書

型      號：   HYW-1200A

L * W * H ：  約2425mm(L)×1800mm(W)×2100mm(H)

工作臺高度：  950MM

用      途：   主要應用于手機曲面（2.5D,3D）蓋板玻璃、平板電腦曲面蓋板玻璃、車載玻璃，鋼化玻璃保護膜等玻璃產品的掃光。

一、設備概述

通過真空將玻璃吸附在左下轉盤上，橫梁整體向左平移到固定位置后，上轉盤整體下降到固定位置，下轉盤與上轉盤以相反方向同時旋轉，此時，右下轉盤同時可以取、放玻璃，左下轉盤達到設定時間后，上轉盤、左下轉盤同時停止，上轉盤整體上升到固定位置，橫梁整體向右平移到固定位置后，上轉盤整體下降到固定位置，右下轉盤與上轉盤以相反的方向同時旋轉。如此周而復始的循環。

二、規格參數

下轉盤         1）下轉盤直徑       1120mm

                  2）下轉盤材料       鑄鋁盤（真空氣道）

 3）下轉盤數量       2個

4) 下轉盤調速        雙變頻調速（點動無抖動）

上轉盤         1）上轉盤直徑       490mm

  2）上轉盤數量       4個

                  3）上轉盤材料       PVC（減輕轉動負載）

4) 上轉盤調速        變頻調速

生產效率          掃R面時速度 （蓋板）    300-400片左右/小時(4.7-5.5寸)

工件定位         1）定位方式            真空吸附

控制系統         PLC+人機界面+變頻器控制　

動力配置         1）電源     3相 AC 380V±20 V

2）總裝機功率     18kW

                    3）工作實際功率    10KW

                    4）頻率      50HZ/60HZ

  真空系統          1）自動真空排水系統

（用戶廠房提供）    1）氣源    正壓≥0.6MPa，外徑Φ8氣管

                                負壓≥-0.8MPa,4分網管

                    3）環境溫度  25℃±5℃

三、售后服務

    1.保修時間：機器驗收完成后正常使用情況下一年內保修。消耗品與附屬品不屬于一年保證期范圍內，水泵，閥門工作環境惡劣，不保。
