1、概述
BD系列電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。產品符合GB/T13850-1998、IEC-688標準。

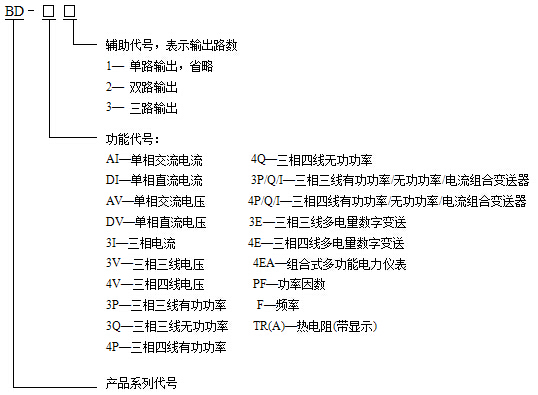

2、型號說明

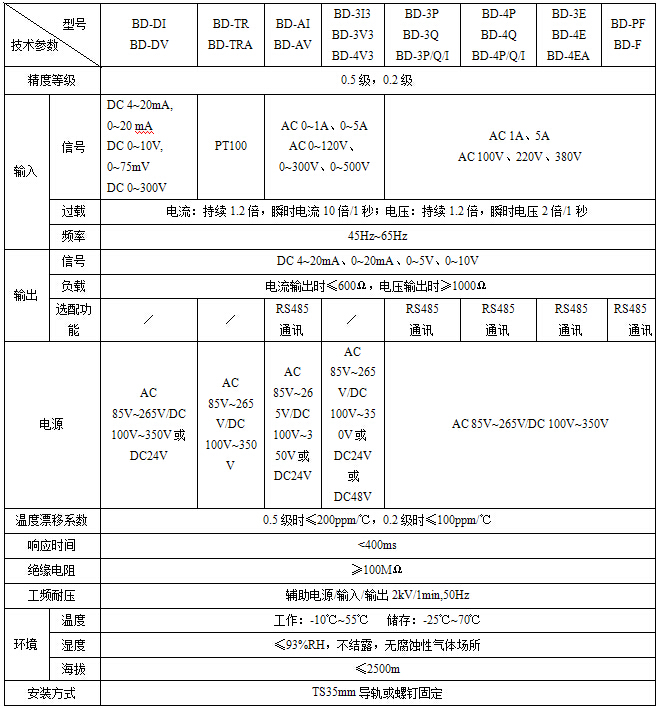

3、技術指示

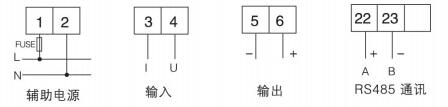

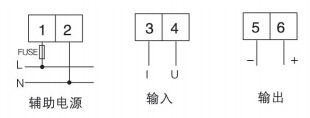

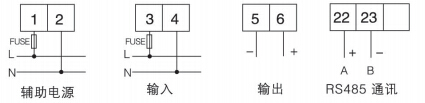

4、接線端子

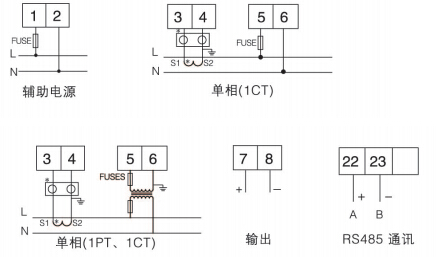

● BD-DV、BD-DI

● BD-AV、BD-AI

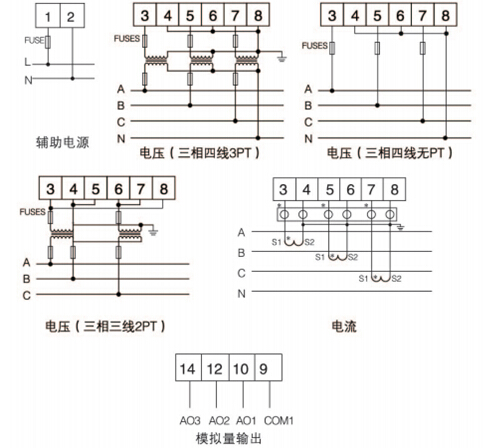

● BD-3I3、BD-3V3、BD-4V3

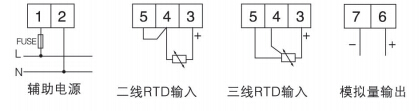

● BD-TR

● BD-TRA

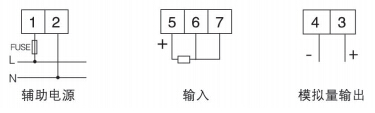

● BD-PF

● BD-F

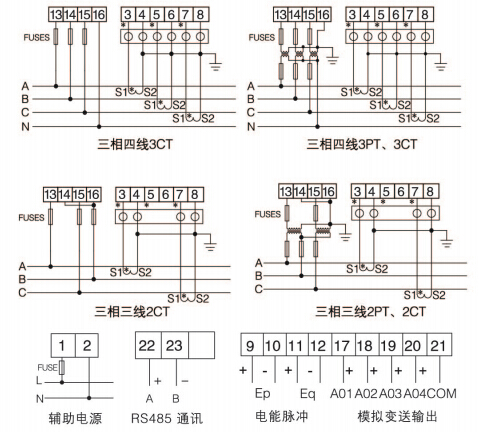

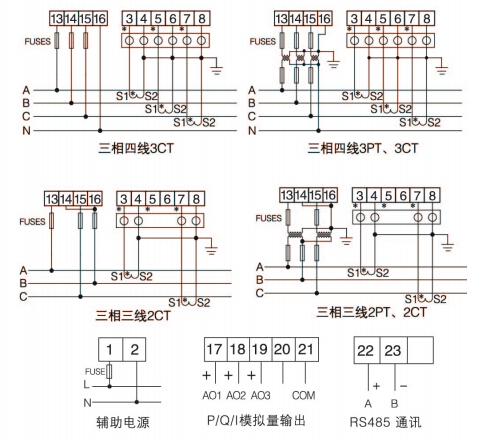

● BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I

● BD-3E、BD-4E、BD-4EA

5 外形尺寸

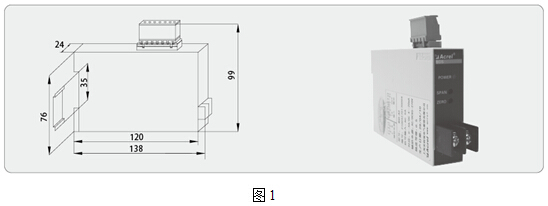

● BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如圖1所示：

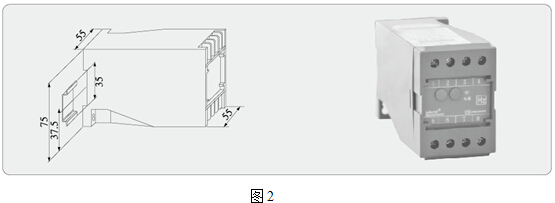

● BD-PF、BD-F、BD-TRA外形尺寸如圖2所示：

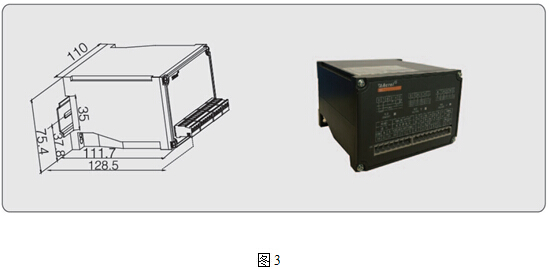

● BD-3I3、BD-3V3、BD-4V3的外形尺寸如圖3所示：

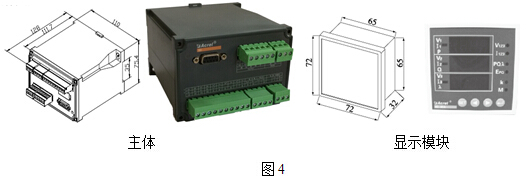

● BD-4EA、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外形尺寸如圖4所示：
