安科瑞 蔣超萍

1 概述

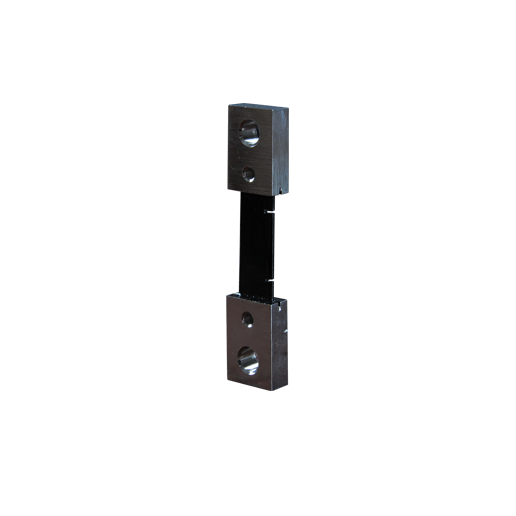

定值分流器主要用于大電流的測量，其工作原理類似小阻值的四端測量電阻，通過測量電流壓降的方法來反映出被測電流的大小。AFL-T系列定值分流器主要由錳銅材料與銅端子用銀合金焊接后制成，兩側銅端子各有一組電流測量端及電壓取樣端，最大額定電流10kA，結構上≤50A時采用塑料底座固定安裝，>50A時直接用銅端子固定安裝。當分流器與指針式電流表配套使用時，由于電流表實際上為一阻值約數歐姆的毫伏表，因此必須用與電流表配套供應一對定值導線相連接；當分流器與數字電壓表配套使用時，則可用任意導線相連接。
應用范圍：電信通信設備、電動汽車、航空航天、充電站、電鍍電源、儀器儀表、直流輸變電等系統

2 技術指標
● 生產范圍：1A~50A/ 10mV~800mV; 51A~2500A/ 10mV~300mV; 2501A~12000A /10mV~100mV，常規為75mV
● 環境條件：-25～+40℃，相對濕度：≤80%。
● 溫升：額定電流下持續2小時溫升變化趨于穩定后，額定電流100A以下不超過80K；額定電流100A以上溫升不超過120K。
● 過負載性能：120%額定電流值，2小時。
● 熱電勢影響：不超過等級指數的50%。
● 精度等級：0.2級，0.5級。

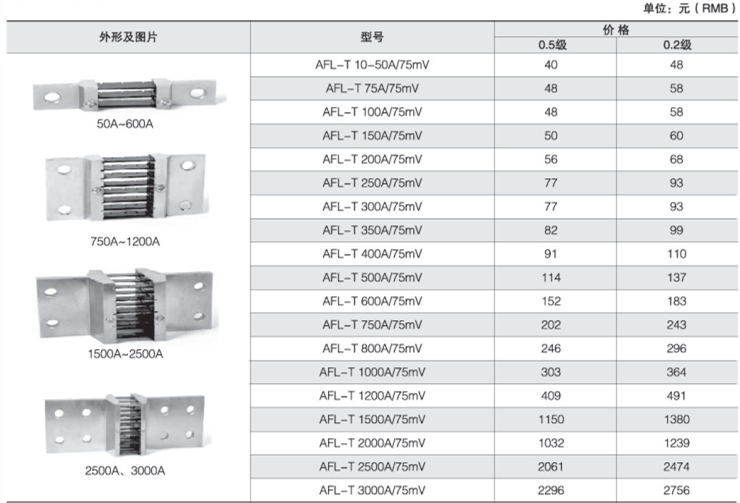

3 產品報價
