【簡介】

NB-IoT無線數傳（NB-IoT DTU）是以全網通4G網絡為通信平臺，提供標準的RS-232/485/TTL接口，按照工業標準設計，可直接與RTU、PLC、智能儀表、單片機控制器等各種工業現場的下位機設備連接。具備串口到NB-IoT網絡的透傳功能。

【概述】

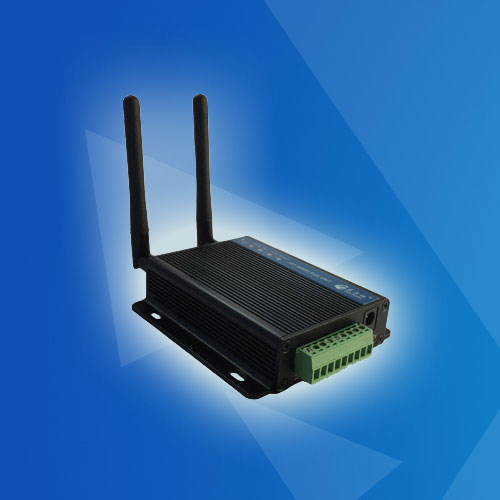

CN51XX NB-IoT無線數傳（DTU）是以NB-IoT網絡為通信平臺，提供標準的RS-232/485/TTL接口，支持4~20mA模擬量輸入，可選板載溫濕度傳感器，按照工業標準設計，可直接與RTU、PLC、智能儀表、單片機控制器等各種工業現場的下位機設備連接�？梢宰尮�業用的RS232/RS485串口設備的串口通信立即轉換為NB-IoT無線網絡通信的雙向數據傳輸設備。CN51XX NB-IoT無線數傳（DTU）可采用透明傳輸?shù)姆绞�，用戶不用知道復雜的NB-IoT通訊原理和TCP/UDP協議，不用更改程序即可實現原有串口設備的無線網絡連接，節省您寶貴的時間和已有投資，可用于長距離通信或控制。廣泛用于樓宇自動化控制、停車場設備、交通控制、LED屏幕控制、工廠、車間、礦井、銀行、電氣等遙控領域。能快速實現串口設備的遙控功能。

前端數據采集設備通過CN51XX NB-IoT無線數傳（DTU）將采集的數據連接到遠端中心，相當于延長了串口的通信距離，從而實現串口設備之間的遙控。

【產品特性】

·全網通，支持中國三大運營商5G NB-IoT網絡；

·MIMO 技術滿足無線通信系統對數據速率和連接可靠性的要求；

·支持2路串口（232或485可選），波特率可達230400；

·支持2路4~20mA模擬量輸入；

·板載溫度監測裝置；

·溫濕度一體傳感器（可選）；

·內置多星座 GNSS 接收機（GPS+GLONASS），滿足對快速、精準定位的需求（可選）；

·掉線自動重撥機制（采用自有的狀態機算法）；

·支持IP或域名方式連接遠程主機；

·支持6個中心端，可做數據備份；

·多種工作模式選擇(透明和非透明)；

·設備保持在線；

·軟硬件多重看門狗機制；

·內嵌PPP，TCP/IP協議棧；

·內置PPP心跳機制，防止被基站休眠；

·應用層心跳機制，保持應用層穩定連接，適時檢測連接狀況；

·串口數據探測，保證數據實時傳輸情況下，檢測連接狀況，保證設備在線；

·DTU 指令控制，通過指令查詢，控制設備通信；

·可升級固件程序；

·嵌入式處理器，支持高速處理協議和大量數據；

·硬件恢復出廠設置。

·供電：寬電壓+7V-35V；

·耗電：待機狀態140～160mA；上網狀態220～360mA；

·工作溫度：-40℃ ～ +85℃；

·防護等級：IP53；

【主要功能】

實現RS232/RS485串口到NB-IoT無線網絡通信的雙向轉換，其功能如下：

·把RS232/RS485串口接收到的數據轉為NB-IoT無線網絡發到控制端；

·把NB-IoT無線網絡接收到的控制端數據轉為通過RS232/RS485串口發出。

【系統組成】

硬件

·ARM-based 32-bit MCU；

·80K數據緩存；

·硬件看門狗；

·兩個RS232/RS485串口；

·2路4~20mA模擬量輸入；

·溫濕度一體傳感器（可選）；

·GNSS定位功能（可選）。

串口信號

·RS232 DTE三線信號TxD, RxD, GND；

·或者RS485信號Data+, Data-, GND；

·所有信號提供15 KV ESD保護。

串口通訊參數

·數據位：7,8；

·校驗位：奇,偶,無；

·停止位：1,2；

·波特率：300～230400。

軟件系統

·內置操作系統：μCos；

·網絡協議棧：TCP, UDP, IP, ICMP,DHCP,DNS 。

【技術規格】

1、基本參數

·工作電壓 寬電壓7-35V DC輸入（建議12V）

·功耗 待機狀態140～160mA，上網狀態220～360mA

·工作溫度 -40℃～+85℃

·相對濕度 95%無凝結

·看門狗 軟硬件雙看門狗機制防止死機

·設備尺寸 94mm×85mm×22mm（不包括天線及安裝件）

2、網絡參數

·4G網絡 FDD LTE: B1/B3，TDD LTE: B38/B39/B40/B41，TDSCDMA: B34/B39，WCDMA: B1，CDMA 1x/EVDO: BC0（可選），GSM: 900/1800MHz

·專網支持 支持移動DDN/電信VPDN業務

·協議支持 PPP點對點撥號協議

·撥號認證 支持PAP和CHAP認證

·硬件恢復出廠 支持恢復出廠設置

·串口數據探測 根據串口數據探測網絡異常

·數據透傳 將應用數據透明雙向傳輸

·長連接模式 可實時連接應用服務器

·多中心支持 可支持1-6個數據中心

3、功能參數

·串口 支持RS232/RS485通信（可選組合）

·串口通信速率 波特率：300-230400

·串口配置 通過外部串口可進行配置

·IO口 2路4~20mA模擬量輸入

·溫度監測 板載溫度監測裝置
