數字油井

網絡：GPRS、4G、5G、NB-IoT、LoRa、GSM、北斗衛星

簡介

我公司為數字化油井建設提供系統性產品，是數字化石油井場、注水站、增壓站建設所需的核心物聯網產品。

核心產品

產品名稱	說明
無線示功儀	433Mhz、LoRa、GPRS/4G全網通/eMtc/NB-IoT/北斗衛星等
LoRa 無線壓力表	LoRa、433Mhz
LoRa 無線溫度表	LoRa、433Mhz
油井RTU	油井專用RTU
便攜式智能無線監控終端	433Mhz、LoRa、GPRS/eMtc/4G/NB-IoT
液位計	無線/有線數據通信。GPRS/4G/LoRa/NB-IoT/以太網/北斗
LoRa 流量計	LoRa、433Mhz（超聲波、電磁流量計）

解決

油水井實時動態作業監測

油、水、氣沿線監測

數據傳感采集、數據無線傳輸

動液面遠程監測

油井功圖、動液面實時監測與綜合分析

提高油井生產量、抽油機效率；解決剩余油地質問題；長停井監測

確定地層供液能力、抽油泵最佳沉沒度

制定最佳間抽周期、沖次、抽油狀態控制

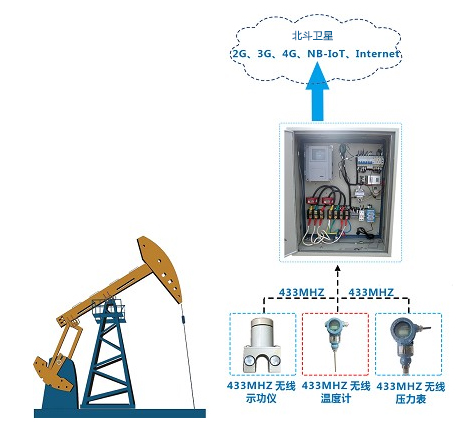

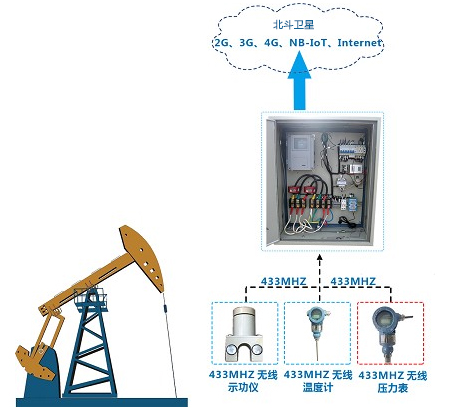

控制箱示意圖

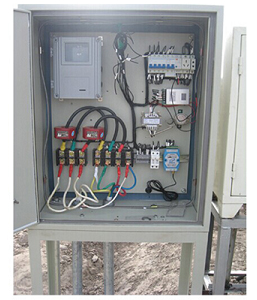

油井測控箱

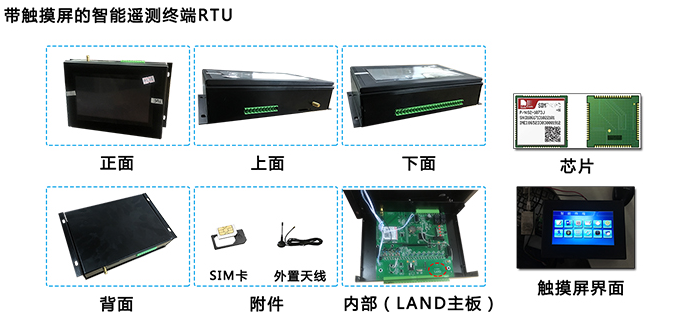

油井遙測設備

傳輸功能	內嵌通信模組,可無線通信網絡（4G/5G/GPRS/NB-IoT/LoRa/北斗）；可有線以太網；藍牙	數據采集	無線采集6路模擬量（分辨率4095），也可直接采集壓力溫度數據（需配套相應的無線數傳壓力計）
無線采集示功圖	○ 沖次范圍1~12沖/分（高沖次可以單獨選定）		無線采集4路開關（曲柄銷子）報警量
	○ 位移量程：不受限制		無線采集一路電磁流量的瞬時值及累計值（目前支持浙江蒼南流量計或天信流量計）
	○ 載荷量程：3T、5T、10T、12T、15T（需根據抽油機機型選配）		無線采集一路翻斗流量計或其他計數脈沖計數
		有線采集電參量瞬時值（三相電壓、三相電流、三相功率、總功率、功率因數、有功電度）
與示功圖同步采集總功率、無功功率、功率因數曲線		小無線傳輸距離	空曠地不低于50m
與示功圖同步采集3相電流曲線（144點）		標準RS485&232接線端子
采集一個機器周期的壓力曲線（模擬量1，與示功圖不同步）		使用溫度范圍	-25℃~+55℃，當在高寒地區使用時，應加裝溫度控制器
提供5個繼電器無源觸點輸出，可作啟井、停井、聲光報警、故障停機、兩級調速之用		工作模式可設為RTU依次輪詢或各采集模塊主動上報模式，當被測參量多時，建議采用各采集模塊主動上報模式
以存儲500井次（示功圖、總功率、電流、電壓曲線）的數據，當數據存滿后則頂替最早的數據		RTU具有利用功圖計算液面功能
具有長停井主動上報功能		具有開關量報警主動上報功能

示功儀

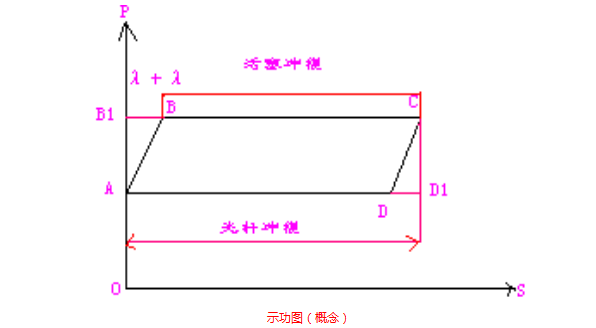

無線示功儀集成載荷、位移、無線傳輸于一體。是采油井的一個重要指標，示功圖反應的是承受在光桿上的力，通過一個沖程內力的變化，可以了解到抽油機和油井底下的情況，也可以通過示功圖對產油量和動液面進行分析。

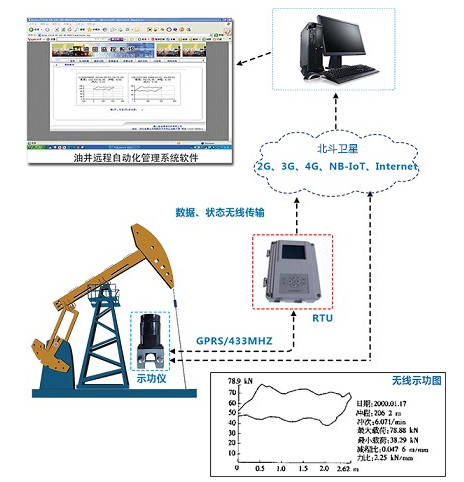

示功圖的獲取需要獲取光桿上的載荷和位移數據，很多廠家是采用在抽油機支架的支點處安裝角位移傳感器，在方卡子和懸繩器之間的光桿上安裝載荷傳感器，用信號線將角位移和載荷傳感器連接，這樣由于驢頭的不斷運動，風沙等自然條件的影響，可靠性難以等到保障。藍底公司采用加速度傳感器測量載荷在一個沖程內對應的位移，計算出一個功圖數據后將數據以無線方式發送到RTU主機，或者直接將數據通過無線發送到監控中心，設備采用微功耗設計、電池供電，所有設備集成在一個小盒內，跟著驢頭上下運動。

示功儀將載荷和位移傳感器集成在一起，用加速度傳感器測位移，用電池供電，一節電池可以用2年以上。該單元安裝在方卡子和懸繩器之間，采集到載荷、位移、沖程、沖次、工作時率等參數后，以無線方式和RTU通信。量程可以選擇，最大量程250KN。該設備可以和監控主機一起使用，采集的數據在主機上顯示，也可以直接通過無線通信網向監控中心發送數據。

技術指標

載荷量程：	0~150KN	沖次范圍：	1~10次/min（超過此范圍需另行定制）
載荷精度：	1%F.S	極限過載：	150%F.S
采樣周期：	1次/h（可指令設定）	存儲容量：	120個示功圖
工作環境	-40℃~+65℃	工作溫度：	相對濕度不大于90%
防護等級	IP65

無線溫度計（LoRa/433Mhz）

433無線溫度計屬于H&J系列油水井無線監控系統的配套產品，適用于石油油水井生產、儲運工藝過程的溫度監測，由于采用微功耗無線通訊模式，不需要電纜供電，安裝更為快捷、安全、方便，另有配套的無線RTU或轉接模塊，可將諸多無線壓力信號轉換為MODBUS標準信號通過串行接口傳輸，能夠適應其它測控系統的嵌入，有著廣泛的應用層面。

技術指標

溫度量程：	0-400℃（可訂制）	溫度精度：	1% F.S
頻點：	31個	單井功能地址：	9個
大站子地址：	45個	數據模式：	數字量、實際值可選
主動上報	1-60分鐘可設定	小數點：	1-3位可設定
延遲時間	可設定	顯示	4位數顯，長短可設置
信號傳輸	433MHZ全無線/LoRa	發射功率	≤10mW
使用時間	一次/每分鐘,＞3年	設置	磁鋼外部激活即可設置
標定	激活后連續刷新數據2分鐘，下電位器零點，上電位器量程

無線壓力表（LoRa/433Mhz）

433MHZ無線壓力表屬于H&J系列油水井無線監控系統的配套產品，適用于石油油水井生產、儲運工藝過程的壓力監測，由于采用微功耗無線通訊模式，不需要電纜供電，安裝更為快捷、安全、方便，另有配套的無線RTU或轉接模塊，可將諸多無線壓力信號轉換為MODBUS標準信號通過串行接口傳輸，能夠適應其它測控系統的嵌入，有著廣泛的應用層面。

技術指標

壓力量程：	1~32MPa（可訂制）	壓力精度：	1% F.S
頻點：	31個	單井功能地址：	9個
大站子地址：	45個	數據模式：	數字量、實際值可選
主動上報	1-60分鐘可設定	小數點：	1-3位可設定
延遲時間	可設定	顯示	4位數顯，長短可設置
信號傳輸	433MHZ全無線/LoRa	發射功率	≤10mW
使用時間	一次/每分鐘,＞3年	設置	磁鋼外部激活即可設置
標定	激活后連續刷新數據2分鐘，下電位器零點，上電位器量程

液位計

無線液位計是將液位測量、存儲和無線傳輸三大單元有機結合為一體，實現儲油罐、其他液體儲罐、水池水位的連續動態測量，并向監控中心自動上報液位信息。同時內部具有大容量存儲空間，連續存儲液位測量數據，構成連續自計式液位計。

技術指標

采用微功耗設計，定時開關機，關機狀態時電流<50uA	工作電流：	休眠<50uA、發射<150mA
內置工業時鐘，定時主動上報，上報周期可任意設置	采集精度：	模擬量：≤0.5%、脈沖量：≤0.01%
內置flash存儲器，數據自動存儲	采集分辨率	24位差分
提供兩路標準4-20mA模擬信號輸入接口	量程轉換：	自動進行量程轉換和上下限判斷
提供1路DC24V電源輸出，可給外部儀表供電	支持固定IP、域名解析和私有APN的尋網方式
提供2路開關/脈沖量輸入接口	發射功率	≤10mW
1路RS485接口	防護等級	IP68，防水、防塵
供電方式：2*3.6V鋰電池供電，可上報12000次以上	測量范圍	液介式超聲波液位計0.5~5m，0.5~10m；氣介式超聲波水位計0.8~5.0m，0.8~10.0m
可預置時間、測量周期功能。（最小測量周期1min，最大測量周期24h）	分辨力：	0.5cm，1.0cm
液介式超聲波傳感器承壓≥405KPa（4個大氣壓）的水壓，密封性良好	盲區	液介式超聲波液位計≤0.5m；氣介式超聲波水位計≤0.8m

廣泛應用于：石油工藝現場儲罐液位監測、水位監測等環境

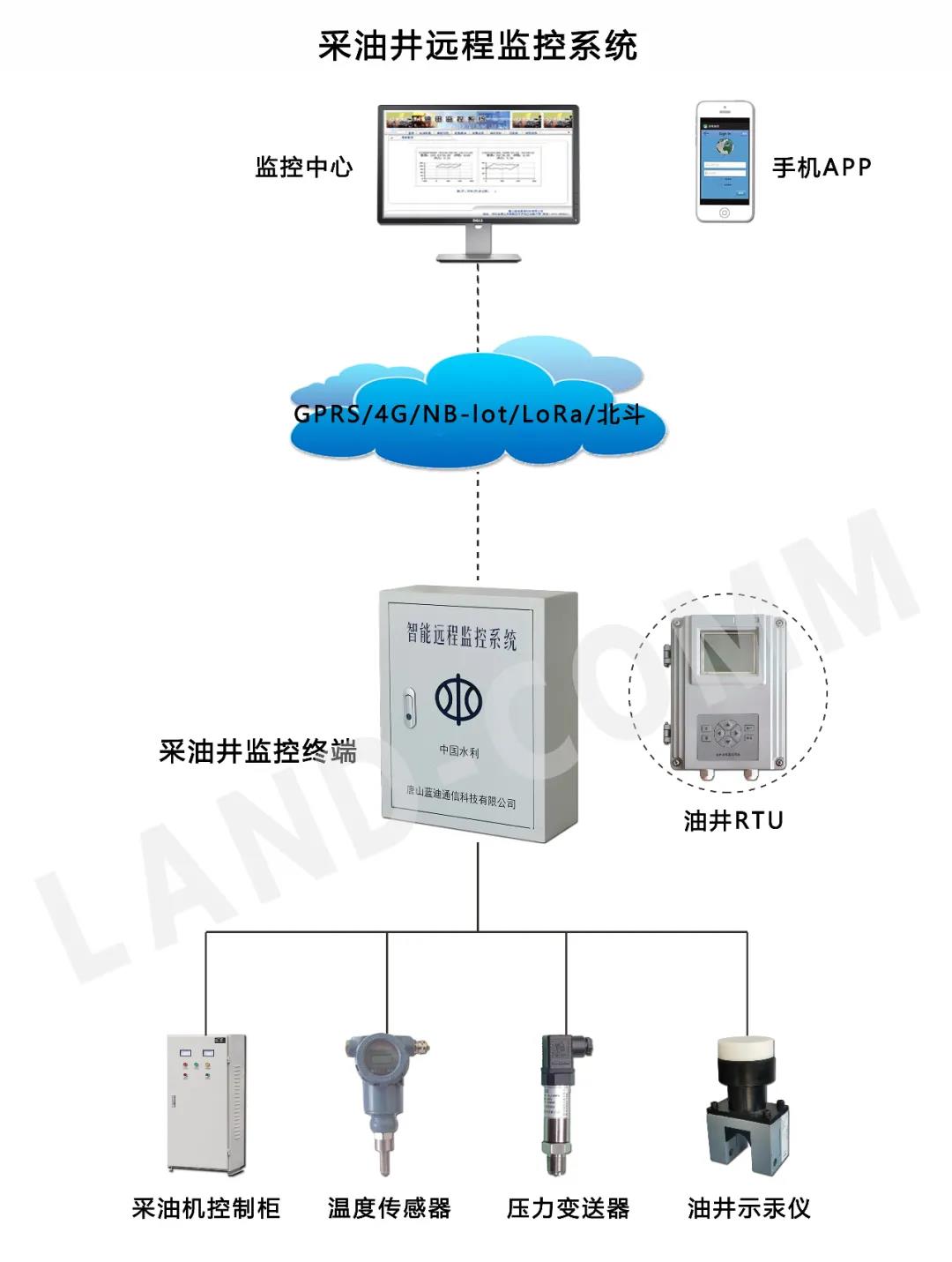

多路采集接口，可對接各類傳感器/智能儀表，可滿足油水井儲罐液位、功圖、管線壓力、溫度、流量以及現地視頻等多樣化監測需求。

壓力表		流量計
液位傳感器		溫度傳感器
示功儀		超聲波/雷達液位傳感器
工況視頻監控	○ ○ ○ ○ ○ ○

根據油井監測現場實際情況，可靈活選用433Mhz、LoRa、GPRS、4G、5G、GSM、NB-IoT、Ethernet、北斗衛星等多種通信方式。


通信基站	北斗衛星

LoRa電臺	Bluetooth

RS485&232 TTL USB	RJ45/RJ11

可與國家/省/市大型監測平臺對接


	標準ModBus-RTU、TCP/IP協議；藍迪設備協議；支持組態程序設計；MQTT/HTTP/FTP/SSL等	通信服務軟件
	數據庫	OPC接口

終端產品低功耗設計、電源適配系統設計

	○待機電流≈1mA，平均工作電流約為10mA。
	○采集數據、視頻圖像瞬間為儀表/攝像機供電。

油水井監測設備，運轉作業情況下，電源供電情況：

太陽能硅板	20W/30W

蓄電池	24AH

換能器	可接太陽能、市電、蓄電池

工業品質，更適合野外惡劣作業環境


電源、信號進線多級隔離
工業級、高可靠器件
耐寒、耐高溫，工作溫濕度：-40°~+85℃；0~95%（無凝露）
抗強電磁干擾性，數據傳輸容錯率強

典型應用
