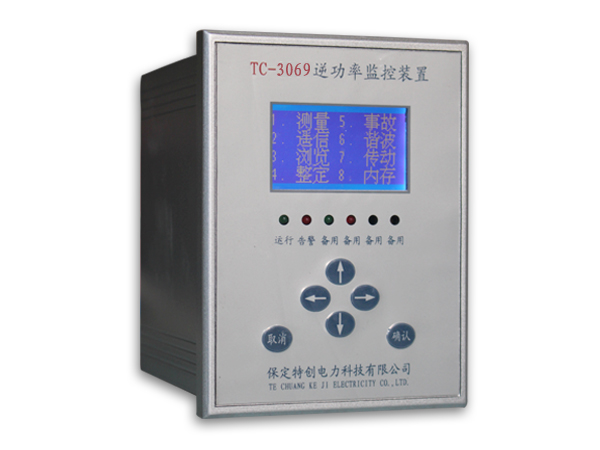

1.TC-3069 逆功率監控裝置

       除設置有逆功率和逆功率恢復功能外，在系統運行中，該裝置不斷監視母線電壓和測量電流，具有對異常電流和電壓報警功能，設置如下：

       (1)裝置初次完好上電合閘

       (2) 逆功率跳閘

       (3) 逆功率恢復合閘

       (4) 過負荷報警

       (5) 過電壓報警

       (6)低電壓報警

       (7)PT 斷線報警

       (8) 測量：U、I、P、Q，cosΦ，F(xiàn)

       以上功能均有控制字投入或退出，方便用戶整定。

       2. 逆功率監控裝置TC-3069主要特點

       2.1 TC-3069裝置可集中組屏也可就地分散安裝在高壓開關柜上，各間隔功能獨立，各裝置之間僅通過網絡聯結，信息共享，這樣整個系統不僅靈活性很強，而且其可靠性也得到了很大提高，任一裝置故障僅影響一個局部元件。

       2.2 裝置采用了高性能處理器和高分辨率的A/D轉換器，每周波32點采樣，結合測量CT，確保了遙測量的高精度。

       2.3 保護功能完全不依賴通訊網，網絡癱瘓與否不影響保護正常運行。

       2.4 裝置采用全密封設計，加上精心設計的抗干擾組件，使抗振能力，抗電磁干擾能力有很大提高。

       2.5 設計有軟硬件雙看門狗功能，使整個系統同時具有較高的測量精度和抗干擾能力。

       2.6 友好的人機界面，裝置采用全漢化大屏幕液晶顯示，跳閘報告，告警報告，遙信，遙測，定值整定等都在液晶上有明確的漢字標識，便于用戶使用和掌握。

       2.7 通訊方式采用控制器區域網接口（或485接口），其特點為：結構簡單，只有兩根線與外部相連；傳輸速度高可達19200bps；傳輸距離遠可達1KM；采用CRC檢驗并可提供相應的錯誤處理能力；采用非破壞性總線仲裁技術，使站內通訊具有很高的效率和抗干擾能力。
